PCB行业概览及关键工具PCB刀具与钻针分析
发布时间：2026-09-28一、PCB 概况
（一）PCB 定义
PCB 是在基板上按预定设计形成线路图形的电路板，是电子设备中承载并连接电子元器件的基础部件，被誉为“电子工业之母”。
• PCB 主要应用于消费电子、通信基站、服务器、汽车电子及其他领域。 PCB 按照产品类型划分 ，可分为单/双面板、多层板、 HDI 板、柔性板及封装基板。
• 多层板（4 层及以上）包含多个导电层， 因此在有限的空间内可放置更多的组件 ，从而支持更多的功能。在此类别中 ，高多层 PCB （8 层及以上）凭借其高速信号传输、高集成度、高可靠性等优势 ，主要用于服务器、 网络交换机、 5G基站等高性能领域。
（二）全球 PCB 市场规模
全球 PCB 市场保持稳增长，服务器 PCB 增长遥遥领先，是拉动行业发展的核心引擎。

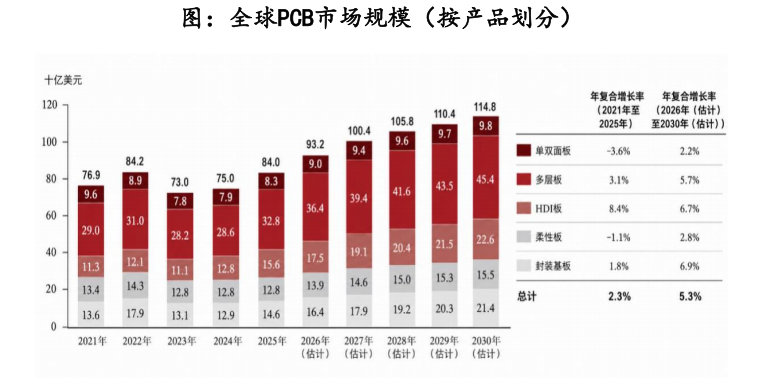

• 按销售额计 ，全球 PCB 市场规模由 2021 年的 769 亿美元增长至 2025 年的 840 亿美元 ，CAGR约 2.3%。除2023年因消费电子需求萎缩、供应链库存积压及单价下滑 ，导致PC、智能手机、电视等传统消费电子产品需求持续疲软 ，其他年份均实现稳健增长。
• 随着全球 AI、数据中心、新一代通信技术、 自动驾驶、AR/VR 等领域持续发展 ，2026 年至 2030 年全球 PCB 市场规模预计保持稳健增长 ，CAGR预计约为 5.3%。

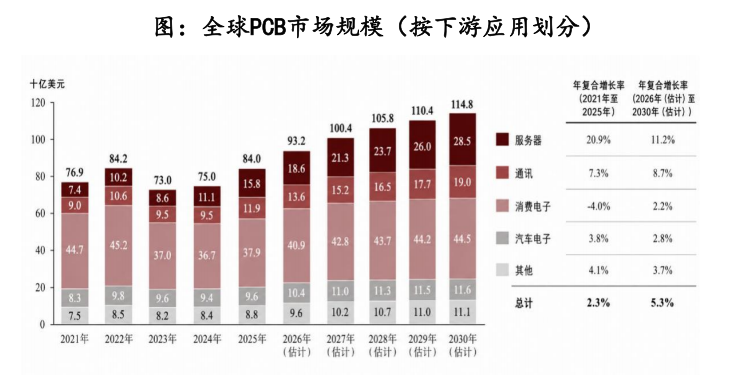

• 分下游应用看 ，全球服务器用PCB呈现强劲增长态势， 2021-2025年CAGR达到20.9% ，预计2026-2030年仍将维持11.2%的较高增速 ，成为推动整体市场扩张的关键驱动力。
（三）我国 PCB 市场规模
中国 PCB 市场增速高于全球大盘，本土厂商高端产品能力持续突破，中国市占率有望稳步抬升。

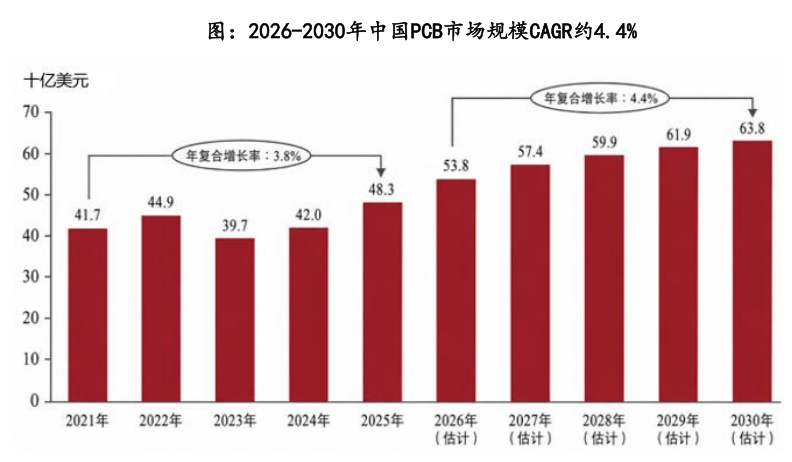

• 按销售收入计， 中国 PCB 市场规模由 2021 年的 417亿美元增长至 2025 年的 483亿美元， 2021-2025 CAGR约 3.8%。根据Prismark预测 ，2026-2030年中国PCB市场规模有望从538亿美元增长至638亿美元 ，CAGR约4.4%。

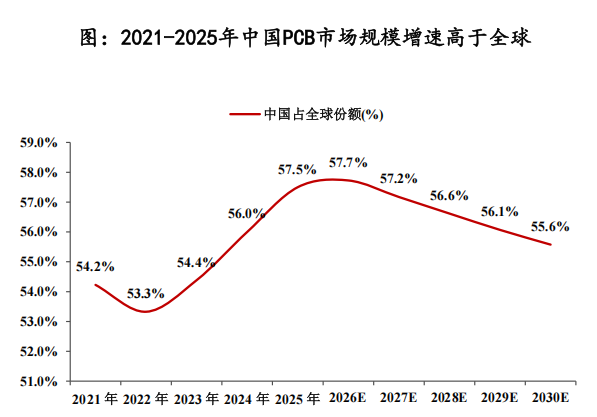

• 国内 PCB 企业在高层数 PCB、 HDI 板及 IC 载板等高端 PCB 领域持续提升技术能力并扩充产能 ，降低了中国对进口高端 PCB 产品的依赖。2021 年至 2025 年中国 PCB 市场增速高于全球 PCB 市场；同期， 中国在全球 PCB 市场的市占率由 54.2%提升至 57.5%。
（四）PCB 行业需求驱动力
1、新兴技术应用持续拓展
算力为主、多场景共振，多元下游持续驱动 PCB 行业长期成长。

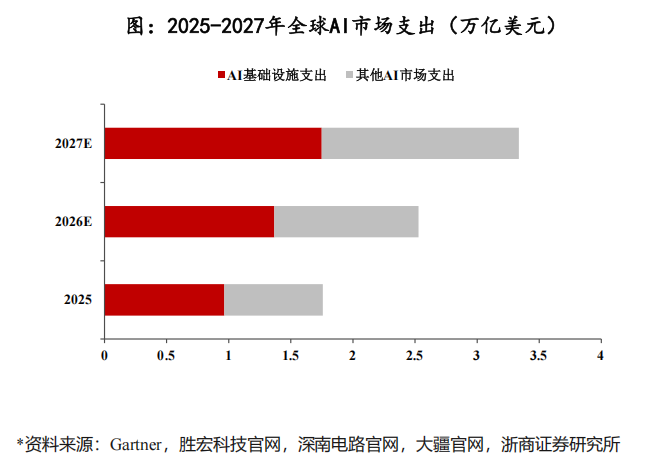

• AI 高性能计算是 PCB 需求增长的重要驱动。根据 Gartner 数据 ，全球 AI 总支出预计 2027 年达到 3.3 万亿美元 ，其中 AI 基础设施占比超过 50% ，带动服务器、高速网络设备等领域对高端 PCB 的需求提升。
• 5G/6G 网络的持续研发和部署、汽车电动化与智能化发展、端侧 AI 设备（如 AI PC、AI 手机）的快速普及 ，以及低空经济（如无人机）、卫星互联网、工业互联网等新兴场景不断涌现 ，共同为 PCB 行业带来多元化长期增长动力。
2、高性能技术持续演进
高性能技术演进推动 PCB加速向高性能、高密度两大方向迭代升级。

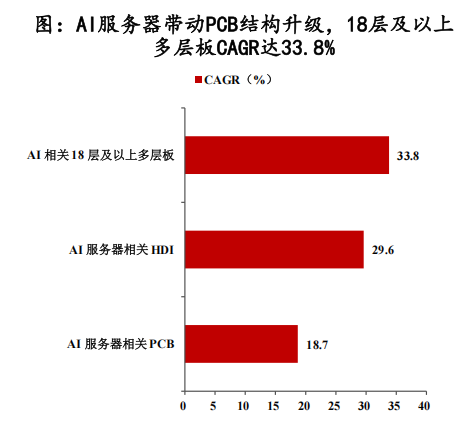

• AI 服务器、交换机等高算力硬件对 PCB 层数、互连密度及高速传输能力提出更高要求。根据 Prismark 数据 ，2024—2029 年 AI 服务器相关 PCB 年均复合增速预计约 18.7% ，其中 AI 服务器相关 HDI、AI 相关 18 层及以上多层板 CAGR 分别约 29.6%、 33.8% ，显著高于行业平均增速。

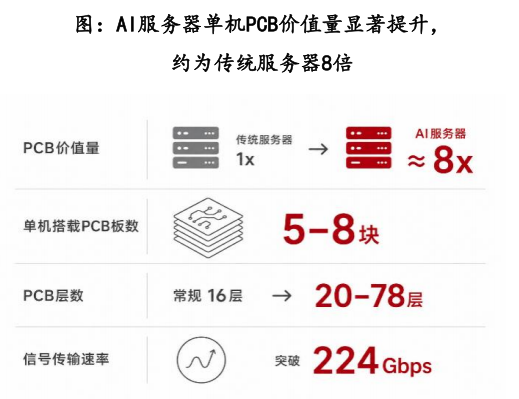

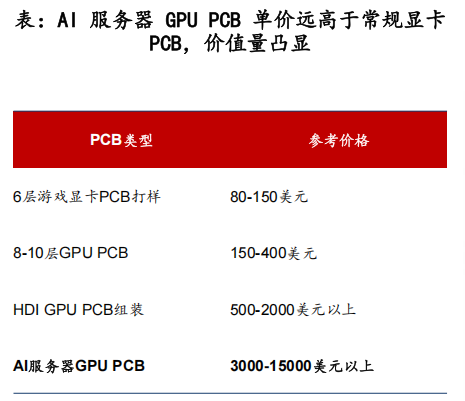

• 从单机维度看 ，单台 AI 服务器 PCB 价值量约为传统服务器的 8 倍 ，单机搭载 5-8 块 PCB 板 ，层数由常规 16 层跃升至 20-78 层，信号传输速率突破 224Gbps。
高阶HDI/高多层板正成为主流趋势，但结构复杂化推高了加工难度。

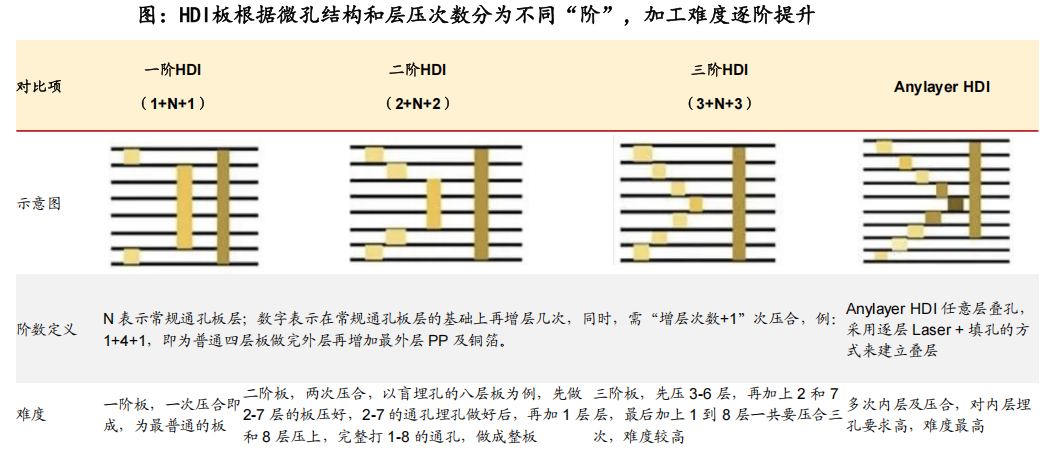

• HDI 板正成为全球电子制造的全新行业标准。核心优势①高布线密度：相比传统 PCB 提升约3-5 倍；②优异的信号完整性：信号完整性提升 30%-40% ，传输损耗降低约 30%；③突出的工艺灵活性：采用逐次叠压工艺 ，结构设计自由度更高。数据中心与服务器对高层数 HDI 板的需求空前高涨 ，Anylayer HDI 渗透率预计将从 2024 年约 32% ，提升至 2030 年的 50%-60%。

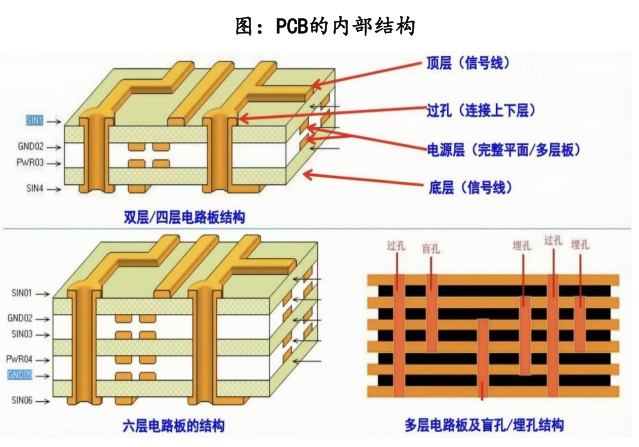

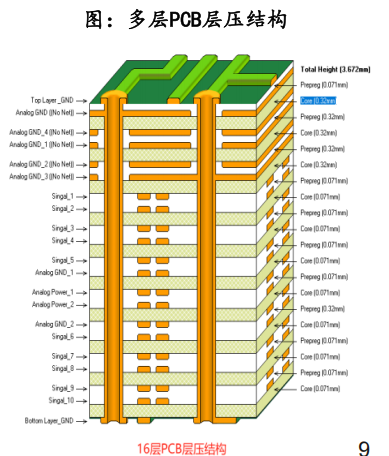

• 多层PCB板的核心结构由芯板（Core） 和半固化片（Prepreg, PP） 层压而成。传统服务器CPU平台PCB层数通常在8-22层 ，AI服务器面向云端AI计算场景通常需20-30层。

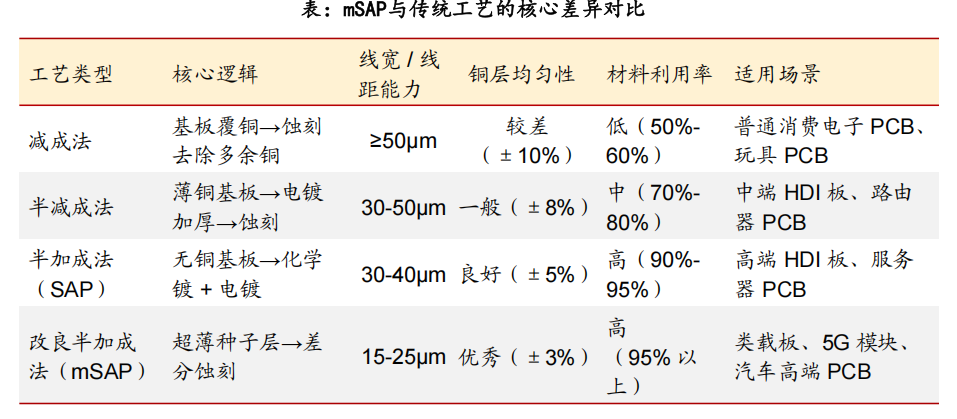

传统减成法逼近物理极限， mSAP凭借15μm级超精细加工能力，正成为高阶HDI、高多层板与类载板制造的确定性升级方向。

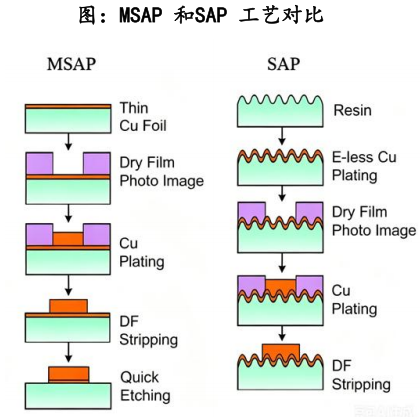

• mSAP（改良型半加成法）契合高端 PCB 制造需求 ，成为精细加工核心工艺。核心优势： 1）可实现15μm线宽/线距（甚至更细） ，线路密度提3倍+ ，适配微型化趋势。 2）铜层抗拉350MPa+ ，耐弯折提50% ，满足车规/工控高可靠。 3）兼容PTFE/PI基板 ，覆盖5G/柔性电子。4）铜利用率90%+ ，废液减排60% ，契合双碳环保。
• mSAP工艺已在四大高端领域规模化应用： 智能手机类载板（全球80%以上采用mSAP， 2025年市场规模突破50亿美元） 、 5G通信模块（适配PTFE高频基板） 、车规级汽车电子（满足-40℃~150℃极端温度）和Mini/Micro LED驱动板（支持每平方厘米千条以上线路密度）。

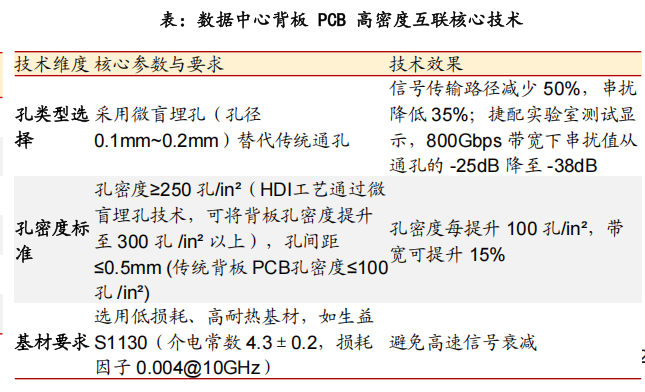

正交背板以78层M9、 ≤25μm线宽及7阶HDI等顶尖规格，结合石英布、 HVLP4铜箔等特殊材料工艺，突破信号完整性与制造极限。

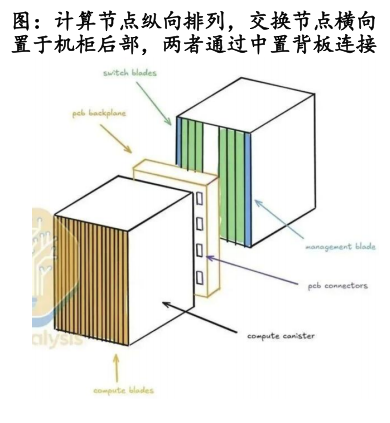

• 正交背板属于超高层高多层刚性PCB。英伟达计划在Rubin Ultra NVL576平台中以78层M9级正交背板替代传统铜缆 ，彻底摒弃高故障率的Cable tray ，凭借更优的可靠性实现576个GPU直接全互联 ，标志着PCB首次从板级组件跃升为机架级核心互联载体。

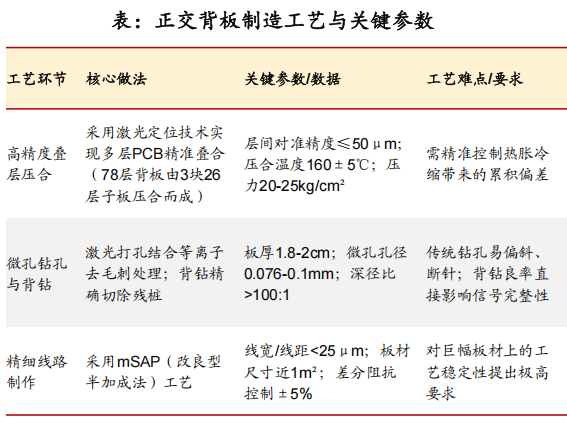

• 78层正交背板的制造工艺复杂程度远超常规PCB。 78层背板由3块26层子板压合而成 ，板材厚度达1.8-2厘米 ，而微孔孔径仅0.076- 0.1毫米 ，深径比超过100:1。正交背板工艺核心为深通孔钻孔、大量背钻 ，需大量使用PCB钻针。
• 正交背板的量产面临多重挑战： 1）初期良率低； 2）材料供应链集中； 3）认证周期长；4）钻针寿命骤降（Q布极高硬度致钻针寿命从12000孔骤降至200-300孔 ，须换用约70倍成本的金刚石涂层钻针或超快激光钻孔）。
PTFE作为高速 PCB 核心候选材料，填料改善基材力学性能但大幅增加钻针损耗。

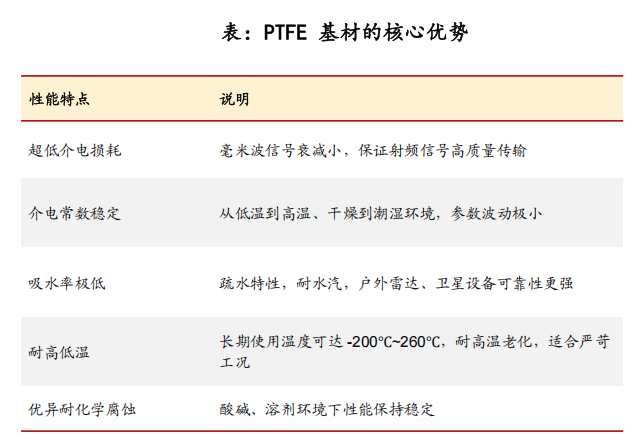

• 据SemiAnalysis披露 ，英伟达下一代Rubin Ultra平台正评估在NVSwitch相关板卡中引入PTFE材料。 PTFE介电常数约2.1 ，介电损耗低至0.0003。当传输速率向448G升级 ，传统高速覆铜板面临更高信号损耗压力， PTFE成为下一代高速PCB的核心候选材料。

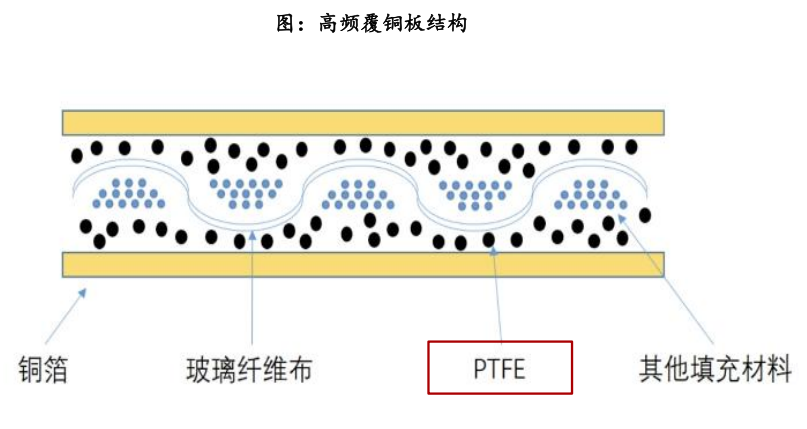

• PTFE 基材本身加工难度较高 ，该材料质地偏软 ，钻针高速切削过程中易产生毛刺、残胶等加工缺陷。行业通常通过添加二氧化硅、陶瓷类填料以提升基材力学性能 ，但硬质填料的引入会加剧钻针的磨蚀损耗 ，加速刀具磨损。

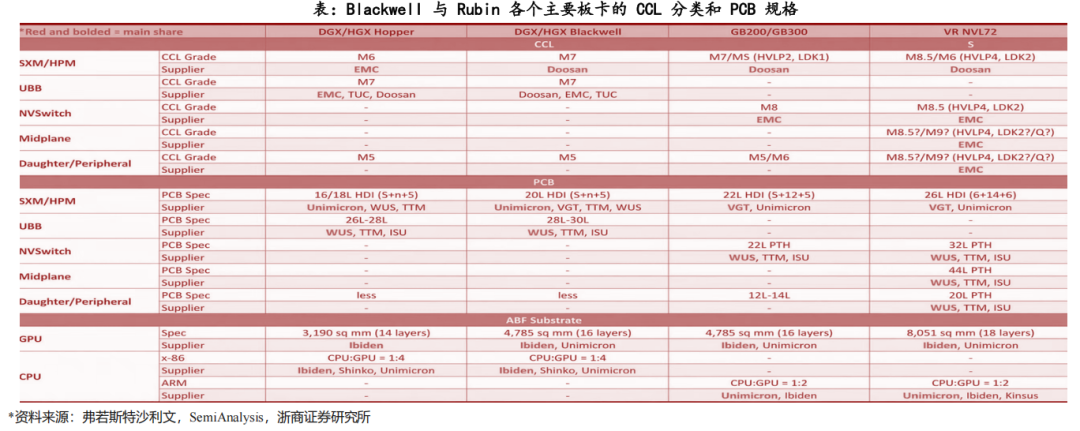

以英伟达产品为例， PCB 在材料等级与面积维度上双重升级。
• 随英伟达从 GB200/GB300 向 Vera Rubin（VR NVL72）的代际跃迁 ，单柜 PCB 价值量将显著抬升。推动这一增长的核心在于两点： 1）材料升级幅度明显更大 ，板材加速向更高等级的高速低损耗覆铜板演进； 2）高端 PCB 的面积覆盖与层数均显著增加 ，进一步放大了单位系统的板材用量。其中 ，以GB200、 NVL72为代表的新一代AI服务器， PCB层数已从传统服务器的12至16层跃升至24至40层。
AI服务器PCB的“量价双升”：更低损耗材料迭代 + 覆盖面积倍增。

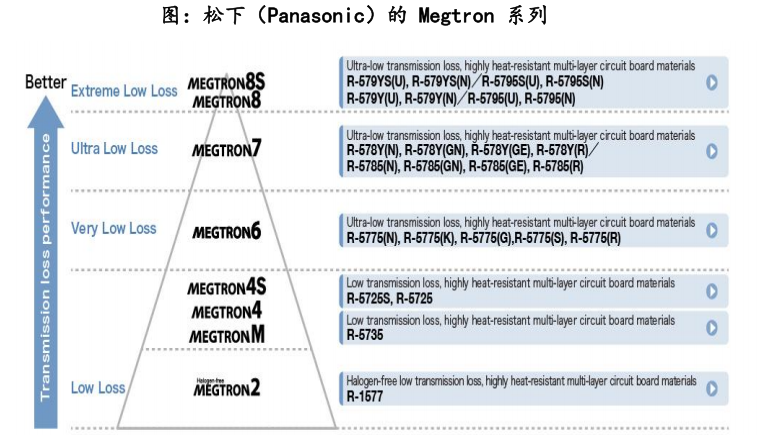

• 材料升级主线就是"更低损耗"。CCL基材、铜箔、电源层、增强布， 四者共同压低插入损耗 ，代价是成本与加工难度上升。

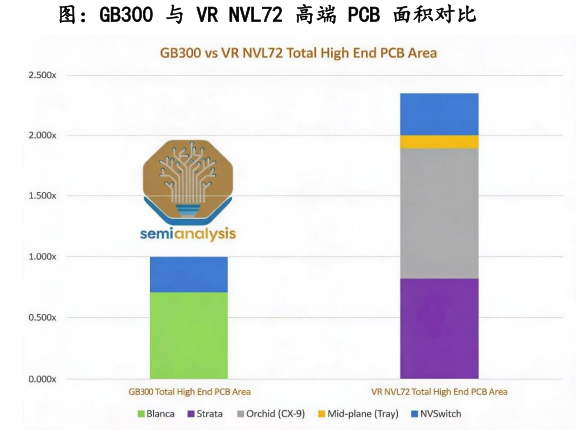

• 高端 PCB 覆盖面积的显著扩大。在 Grace Blackwell（GB300）架构中 ，仅 Bianca 板采用 M7 级 CCL、 NVSwitch 板采用 M8 级CCL ，计算托盘前半部并无高端 PCB 覆盖；而 VR NVL72 架构通过引入 Orchid 板与中置板 ，将高端 PCB 的覆盖范围成功扩展至计算托盘前半部。 同时， 由于 Strata 板本身尺寸大于 Bianca 板 ，且计算托盘内还新增了额外外围板卡。根据SemiAnalysis测算 ，从GB300 升级到 VR NVL72 ，高端 PCB 的总面积大约增加了 2.3 倍。
二、PCB 刀具
（一）PCB 刀具分类及产业链

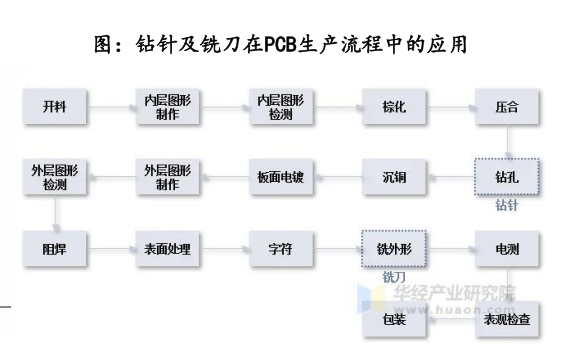

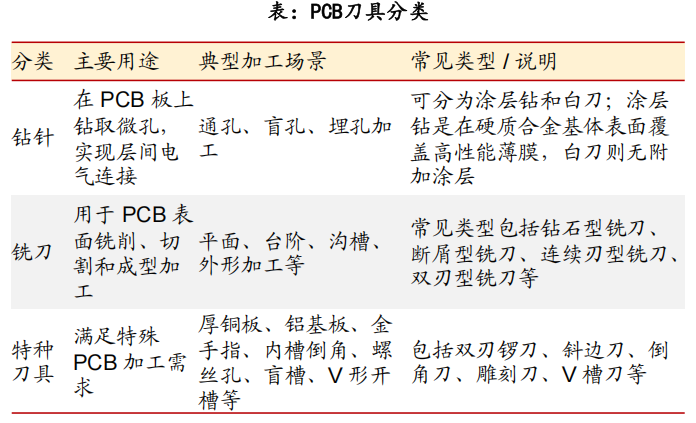

• PCB 刀具是 PCB 加工制造过程中的专用切削工具 ，主要用于钻孔、轮廓加工、表面处理等关键工序 ，其性能直接影响 PCB 产品的精度、可靠性和生产效率。按主要功能划分， PCB 刀具可分为钻针、铣刀及特种刀具。

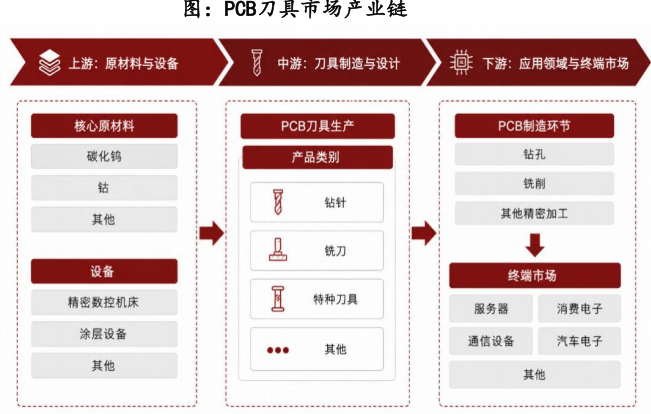

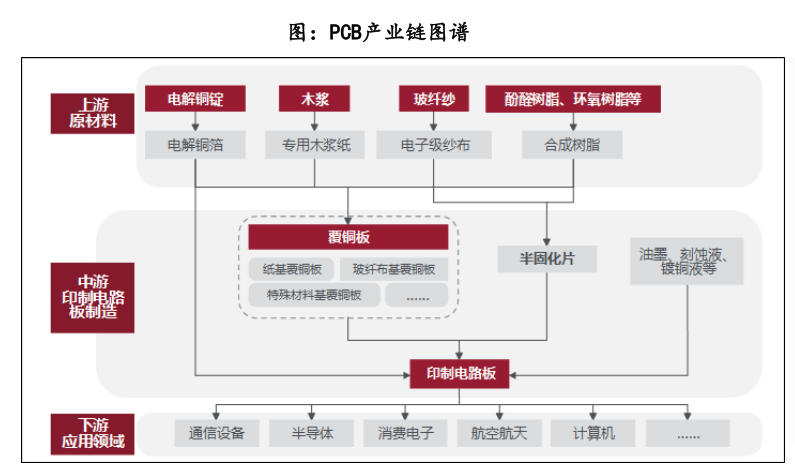

• PCB 刀具市场产业链包含上游原材料及设备， 中游刀具制造与设计 ，下游PCB制造和终端市场。
• 在大孔径厚板通孔场景下 ，相对激光钻孔 ，机械钻孔具备钻削效率、通孔一致性及板材适配性优势。在0.15mm以下微孔、盲孔场景下 ，激光钻孔虽具备效率高、无断针风险等优势 ，但受设备折旧、厚铜/特殊板材加工缺陷、热加工带来的孔壁质量约束 ，仍无法全面替代机械钻孔。未来上述两种工艺将形成互补 ，预计机械钻孔仍将是 PCB 钻孔主流加工方式之一。
• PCB 刀具具有耗材属性 ，消耗频率高。
（二）PCB 刀具需求
AI 领域已成为 PCB 刀具的重要下游应用之一：高性能服务器（含AI服务器）需求高增，有望带动高精密 PCB 加工需求释放。

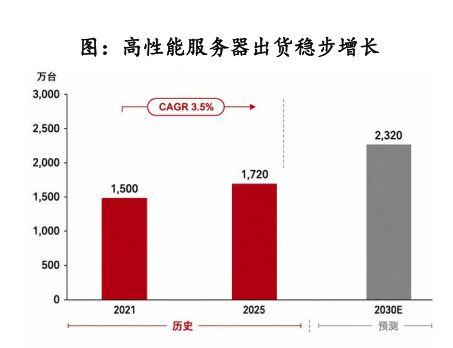

• 全球高性能服务器出货量由 2021 年的 1500 万台增长至 2025 年的 1720 万台 ，CAGR约 3.5%；预计到 2030 年将达到 2320 万台， 2026-2030 年CAGR约 5.1%。

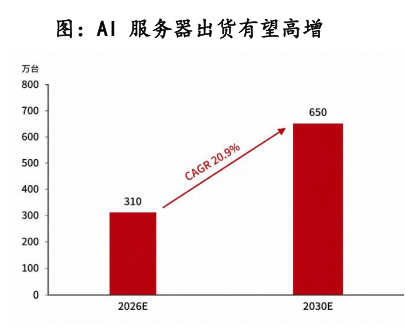

• 其中 ，AI 服务器通常集成多个高性能 GPU、高速内存和液冷系统 ，预计全球 AI 服务器出货量将由 2026 年的 310 万台增长至 2030年的 650 万台 ，CAGR约 20.9%。
三、PCB 钻针概况

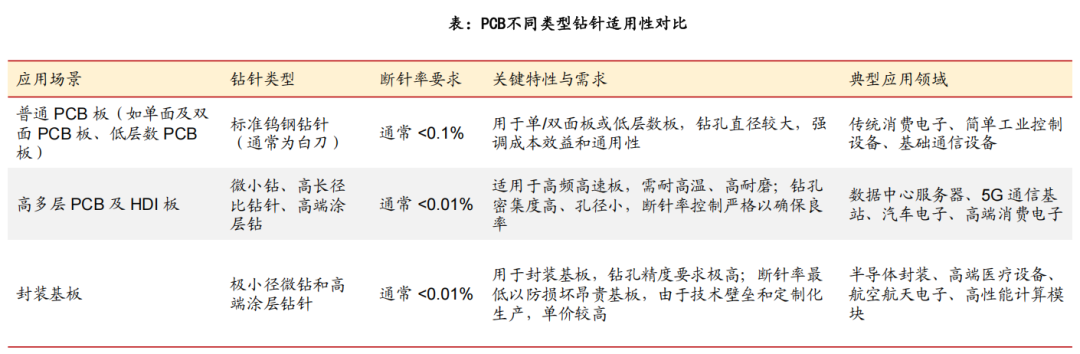

（一）PCB 不同类型钻针适用性对比
PCB 钻针作为 PCB 制造的核心工具 ，主要用于机械钻孔环节 ，其性能与质量决定 PCB 产品的精度、可靠性与品质。下游多元化的应用场景也对钻针的技术参数提出不同需求。
普通 PCB 板、高多层 PCB 及 HDI 板以及 IC 载板三大场景对钻针的要求呈现显著差异。普通PCB板需求以标准钻针为主、成本优先；高多层及HDI板需高性能微小钻、性能优先；封装基板则依赖极小径高端微钻、精度与定制化优先。
（二）中国占全球 PCB 钻针市场份额

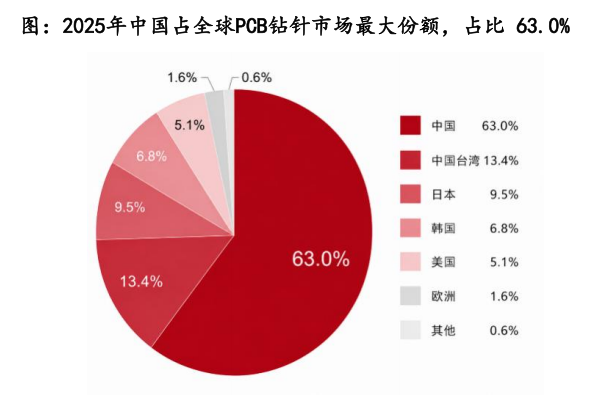

按区域来看，中国占据全球 PCB 钻针市场最大份额，2025年约63.0%。
• 作为全球最大的PCB制造国， 中国受益于高度集中且整合的行业生态系统 ，为PCB钻针市场提供了强大且稳定的需求基础。 中国PCB钻针市场规模由2021年的人民币25亿元增加至2025年的人民币38亿元 ，CAGR约11% ，增速超全球增速。
• 中国占全球PCB钻针市场的份额由2021年的61.6%增至2025年的63.0% ，主要系中国PCB市场增长所带动。 2021年， 中国PCB市场规模占全球市场的54.2% ，2025年增加至57.5%。

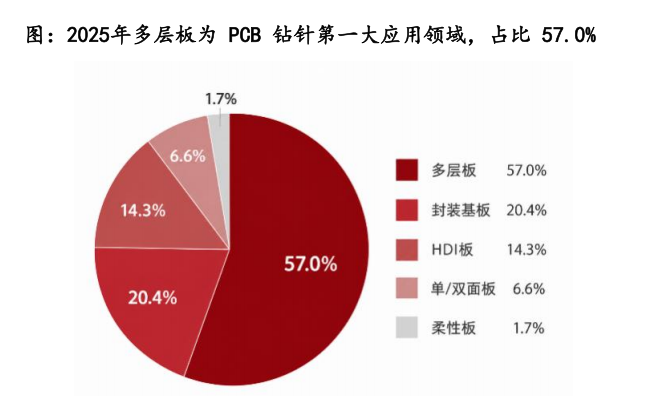

按应用领域来看，多层印制电路板是 PCB 钻针第一大需求来源，占2025 年PCB钻针市场的 57.0%。
（三）PCB 钻针行业竞争格局
中国大陆、日本与中国台湾地区主导竞争格局，鼎泰高科全球领跑。
• 从区域竞争格局来看 ，全球 PCB 钻针市场主要由中国大陆、 中国台湾地区及日本厂商占据主导 ，行业整体市场集中度偏高。 中国大
陆 PCB 钻针市场竞争格局与全球趋势相近 ，且头部集中特征更为突出。

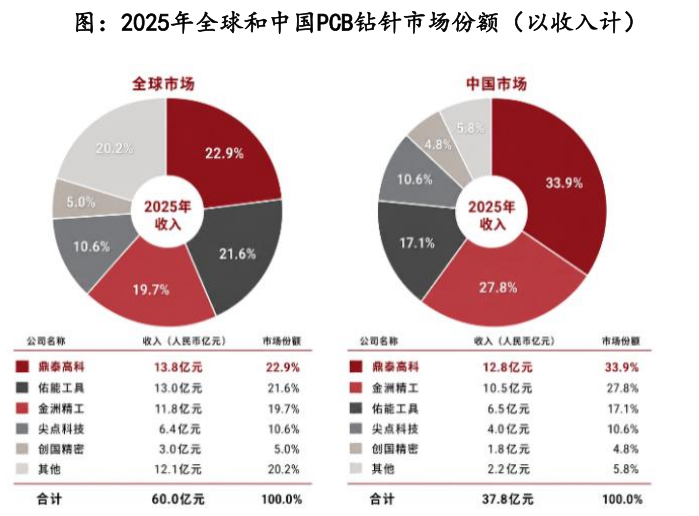

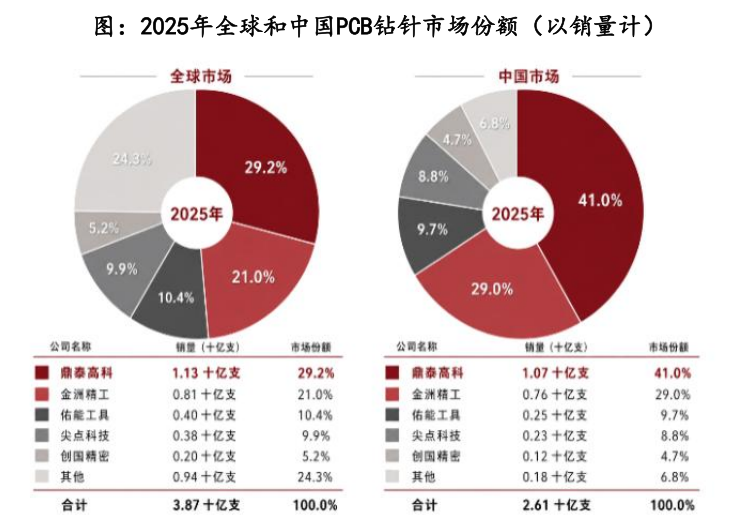

• 2025 年 ，全球 PCB 钻针 CR5 合计市占率达 75.7%；其中鼎泰高科出货量 11.3 亿支 ，位列全球首位 ，对应市场份额 29.2%。 中钨高新旗下的金洲精工以20.8%份额位居第二， 日本佑能（10.8%）和中国台湾尖点科技（10%）分列三、 四位。
（四）PCB 钻针需求侧
1、AI驱动，行业有望迎来量价齐升新机遇
AI等前沿领域快速爆发，加速PCB向高层数、高密度互联方向演进，带来PCB钻针消耗量增加（量升）、产品高端化（价升）

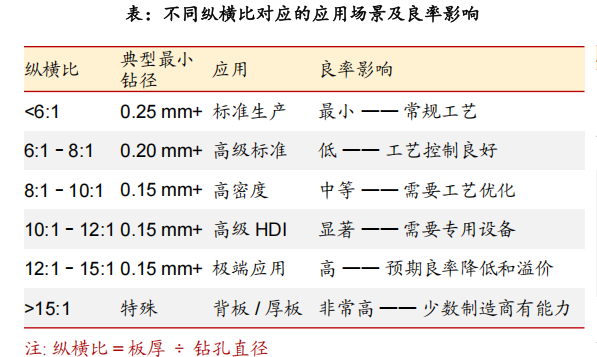

• AI推动PCB升级 ，催生高端钻针需求爆发及消耗加剧。AI相关的前沿领域发展 ，加速PCB向高层数、高密度互联迭代。高密度化使单位面积钻孔数增多、孔径缩小 ，高层数使钻孔更深。这些变化将直接拉动高精度微钻针、高纵横比钻针、涂层钻针的需求爆发。高纵横比钻针存在更易断针、偏斜等风险， 因此PCB厂商需降低单针钻孔次数 ，以减少断针、孔壁变差乃至整板报废的风险 ，这将大幅提升钻针消耗量。
• PCB基板材料升级倒逼钻针升级。 PCB基板向高频、高速、复合材料演进 ，推动钻针材料与工艺革新。高频材料、金属基板等高硬度、强导热材料普及 ，加剧常规PCB钻针磨损。先进涂层技术成为提升耐磨、延长寿命、降本的关键 ，进一步拉动涂层钻针市场扩张。
• 1）量升：①AI等前沿领域爆发带动高端PCB出货量高增 ，带动PCB钻针下游需求爆发；②AI等前沿领域爆发加速PCB向高层数、高密度互联演进， PCB高密度化增加单位面积钻孔数量， PCB高层数化带来钻针磨损率加大 ，带来PCB钻针的需求量显著增长；

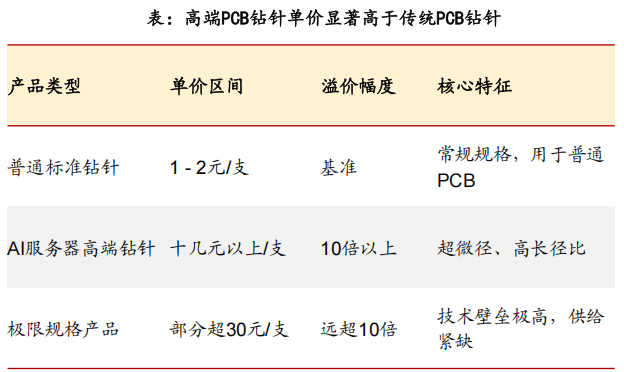

• 2）价升：AI等前沿领域爆发带动高端PCB出货量高增， PCB高层数化带来钻孔深度增加 ，推动对高精度、高纵横比、涂层钻针的需求增长 ，此类高端PCB钻针单价显著高于传统PCB钻针。
2、孔径微缩助推钻针小径化浪潮

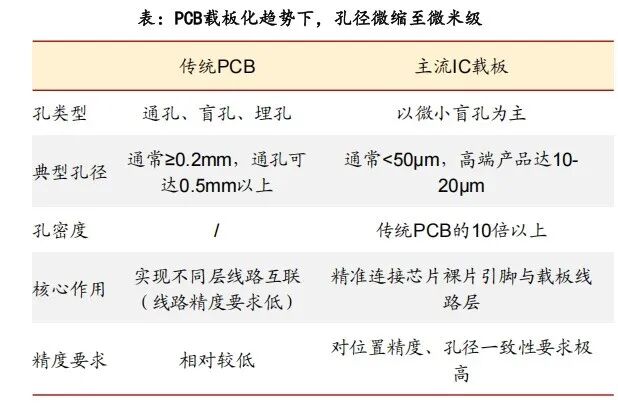

AI算力驱动PCB向IC载板化升级，孔径微缩推动微径钻针加速渗透。

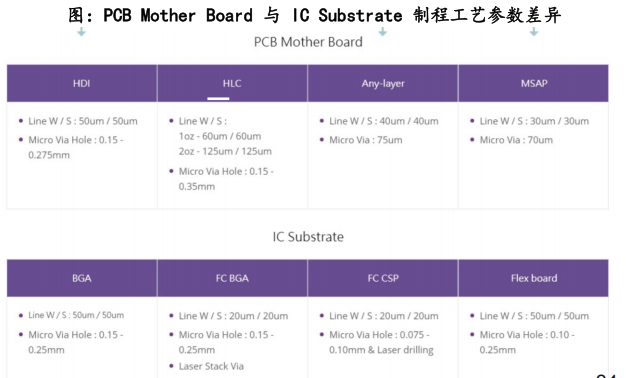

• 小径化已是明确产业方向。智能手机普及的消费电子黄金年代 ，行业主流以0.2mm以上常规钻针为主 ，工艺门槛低 ，大量中小工厂扎堆投产 ，价格内卷 ，行业盈利微薄。传统 PCB 在 AI 浪潮下 ，制造精度与工艺正在向 IC 载板（封装基板）靠拢 ，二者边界加速模糊化。随着PCB集成度提高 ，孔径不断缩小 ，市场对小于0.1mm超微径钻针的需求快速增长。
• 小径产品占比持续提升。鼎泰高科0.20mm及以下微钻销量占比由2024年约21%升至2025年约30% ，2026H1进一步提升至约33%。鼎泰高科30倍径（0.2mm孔径 ， 刃长约6mm ， 0.2 × 30 =6mm） 以上钻针占比从约4%（26Q1） 提升至约12%（26年8月）。
3、涂层 PCB 钻针渗透率持续提升， 2030 年占比有望达52%

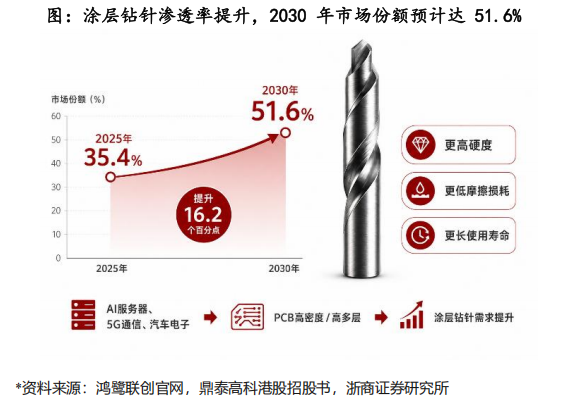

涂层 PCB 钻针渗透率有望持续提升，2030 年市场份额预计达 51.6%。
• 按产品表面是否具有额外涂层材料划分 ，2025 年涂层钻针全球市场份额约 35.4%。
• 随着 AI 服务器、 5G 通信及汽车电子等高端应用推动 PCB 向高密度、高多层方向发展 ，钻针在耐磨性、精度及耐热性方面的要求持续提升 ，涂层钻针凭借更高硬度、更低摩擦损耗及更长使用寿命 ，预计市场份额将持续提升 ，到 2030 年达到51.6%。
• PCB钻针单价提升但单孔成本下降 ，金刚石涂层PCB钻针性价比突出。金刚石涂层PCB钻针寿命较普通 PCB钻针可提升 4.5-15倍 ，售价虽是普通钻针 3-10倍 ，但可使下游客户单孔加工成本下降近30% ，性价比优势明显。当下技术仍不成熟 ，存在高长径比的金刚石涂层钻针断针率不达预期、孔壁质量不佳等问题 ，产品仍需持续迭代 ，未来随着产品成熟后 ，渗透率得到快速提升。
（五）PCB 钻针供给侧：需求大增之下，行业产能亦快速扩张

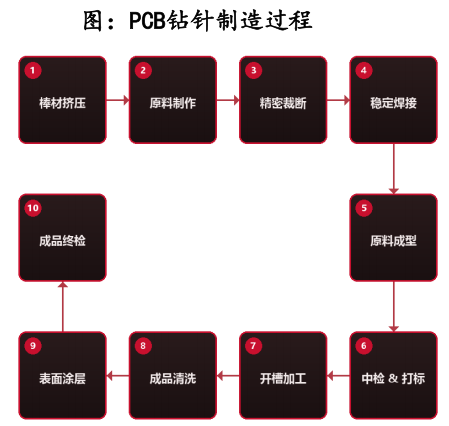

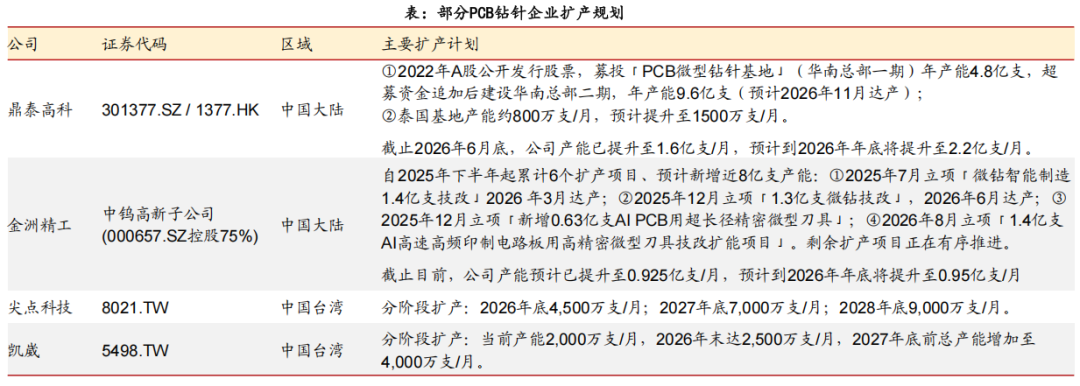

需求高景气驱动下，钻针厂商密集扩产。

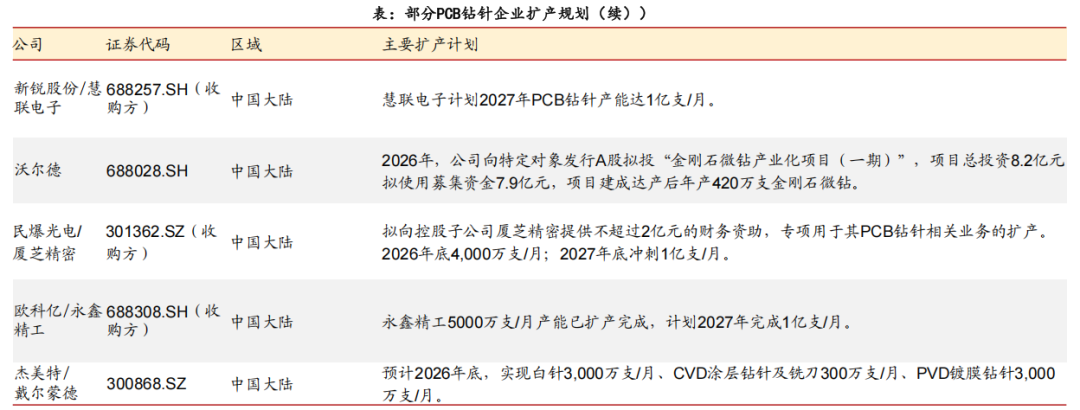

• PCB 钻针供需两旺 ，业内厂商 2025H2 起集中扩产 ，行业供给端进入三年左右的释放期。
（六）PCB 钻针的核心原料 PCB 棒材
PCB 高端钨钢棒材对外依存度高、供给趋紧，国内厂商技术尚存差距，企业正通过资源调配与涂层方案应对原料压力。

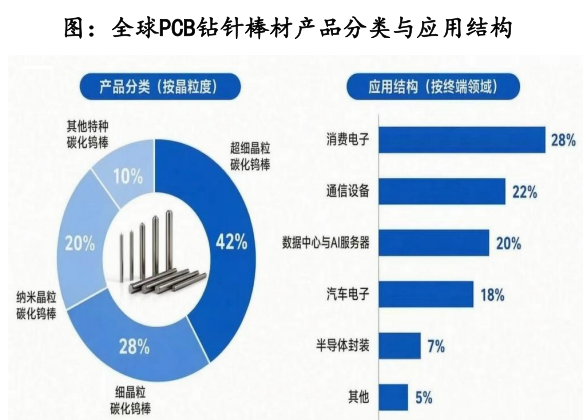

• PCB 钻针核心原料是超细晶粒硬质合金钨钢棒；晶粒度、钴含量、孔隙率直接决定钻针耐磨性与寿命 ，钨钢棒品质则取决于上游纳米级碳化钨粉。 国产 PCB 钻针棒材技术迭代较快 ，但高端超微钻针领域相较住友等国际龙头仍存差距。高端产品不仅要求工艺成熟、良率稳定 ，且客户认证周期长 ，新增产能从投产至稳定量产亦耗时较久。
• 住友等日系厂商合计占有国内钻针棒材约 30% 市场份额 ，0.2mm 以下超细、高长径比高端棒材基本由日系厂商垄断。美国封废钨、中国卡出口背景下 ，原料供给受限， 日企钨钢棒供货随之收紧 ，住友、三菱等多次宣布涨价。
• 高端棒材供给紧缺下， 国内钻针企业采用双重策略保供：①集中进口高端棒材库存用于高端微钻生产； ②提升涂层钻针渗透率 ，依靠涂层技术延长钻针寿命 ，弥补高端基材缺口。
（七）PCB 钻针全球市场规模

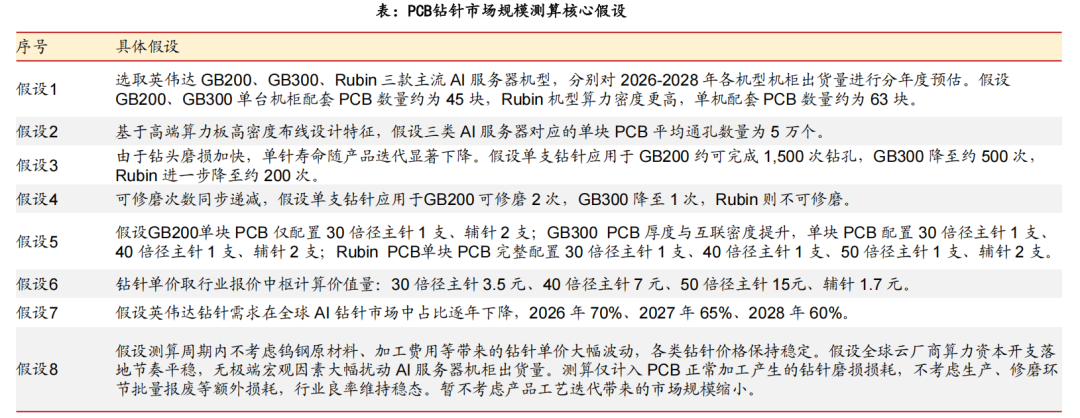

据测算，全球 AI PCB 钻针市场规模2026-2028年CAGR约为138%。 PCB钻针整体市场合计规模2026-2028年CAGR约为99%。
• 第一步：用各代机柜（ GB200/GB300/Rubin ） 出货量（万台）乘以单机柜承载的 PCB 板数得到各年的 PCB 总需求量（万板）；
• 第二步：把"板"折算成"孔"——PCB 总需求量（万板）乘以单板通孔数量得到总孔数（亿个）；
• 第三步： 用总孔数除以“有效单针寿命 ”得到总钻针用量（亿套） 。这里不是直接用单针寿命 ，而是乘以（1＋可修磨次数） ，如GB200 单针 1500 次、可修磨 2 次→有效 4500 次；
• 第四步：用总钻针用量（亿套）乘以“按倍径结构加权的单套价值量 ”得到钻针总价值量（亿元） ，单套价值由配比决定 ，如GB200 =30 倍径主针 1 支*单价＋辅针 2 支*单价≈7 元/套；
• 第五步：把 GB200＋GB300＋Rubin 三条线加总 ，得到英伟达体系的钻针市场规模（亿元）；
• 第六步：英伟达体系的钻针市场规模（亿元）再除以英伟达在 AI 钻针市场中的份额假设 ，反算出 AI 钻针总市场规模 ；
• 第七步：以Frost & Sullivan测算的全球 PCB 钻针市场规模（2025 年 60 亿元 ，2026E–2028E 69/77/84 亿元）为行业总规模基数，剥离非 AI PCB相关钻针占比（80%/79%/78%）得非 AI PCB钻针规模 55/61/65 亿元 ，叠加上述 AI钻针总市场规模得到PCB钻针整体市场规模。

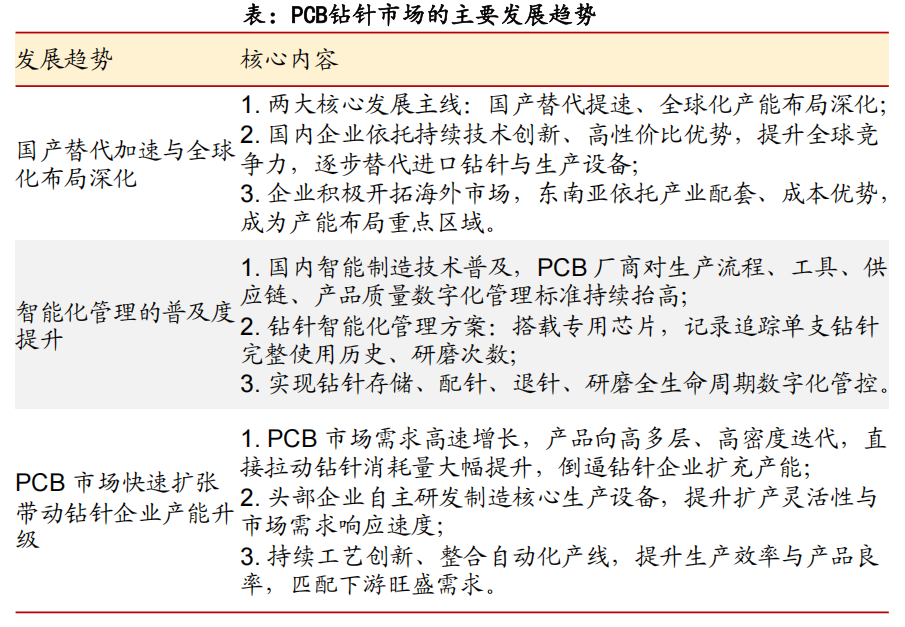

（七）PCB 钻针市场的主要发展趋势

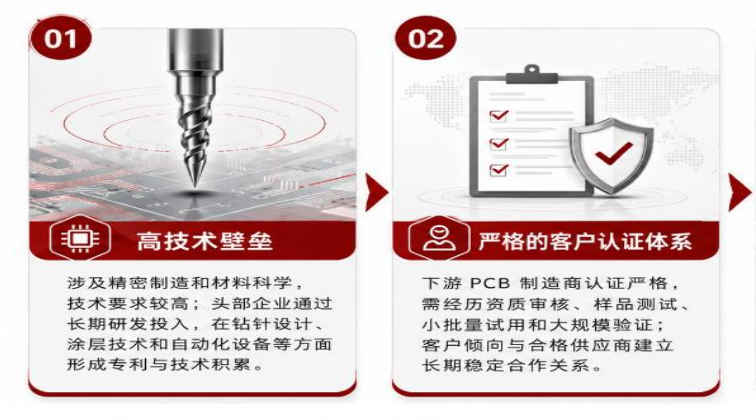

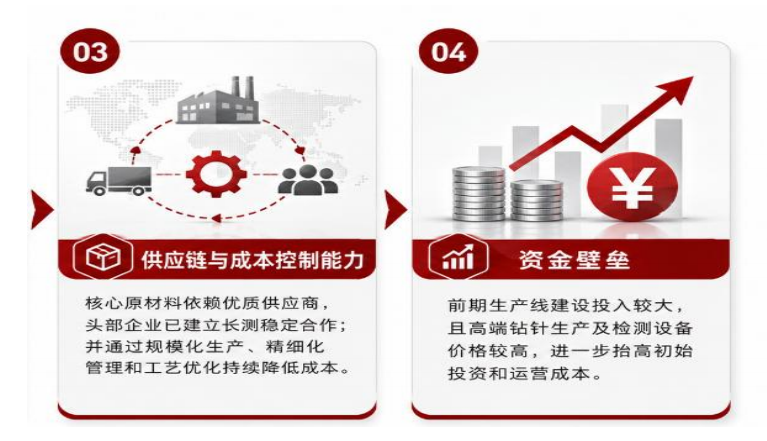

（八）PCB 钻针行业核心壁垒
