常用光源与探测器全解析

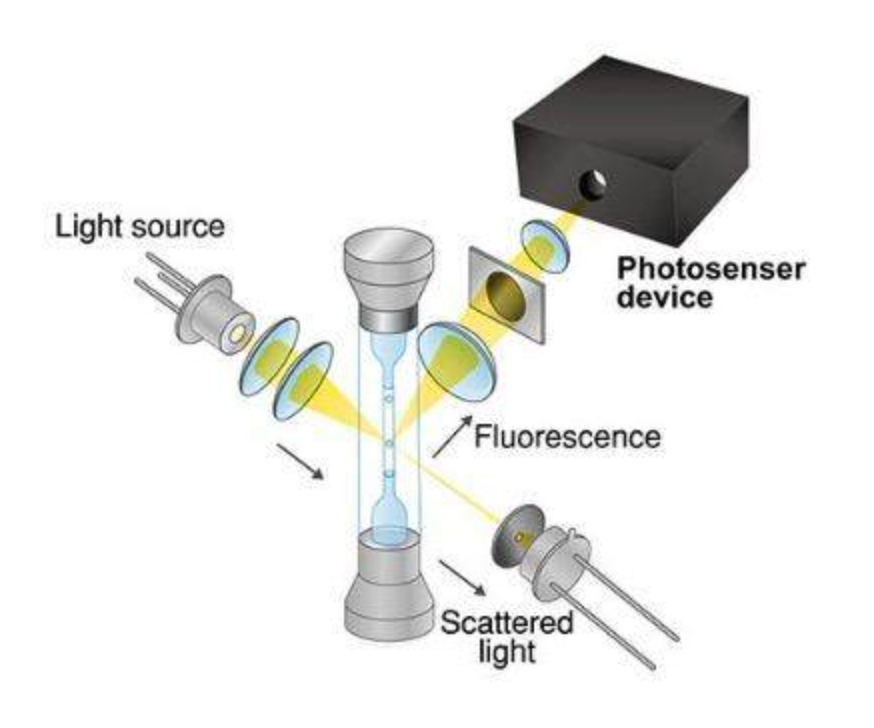

在精密光学、工业检测、科研成像等领域,光源与光电探测器是决定系统性能的 “心脏” 与 “眼睛”。不同光源的光谱、强度、稳定性各有千秋,适配不同场景;而探测器则负责将光信号转为电信号,实现精准测量。本文带你一文读懂主流光源与探测器的原理、特点及应用。
一、气体放电光源:光谱特性 “多面手”

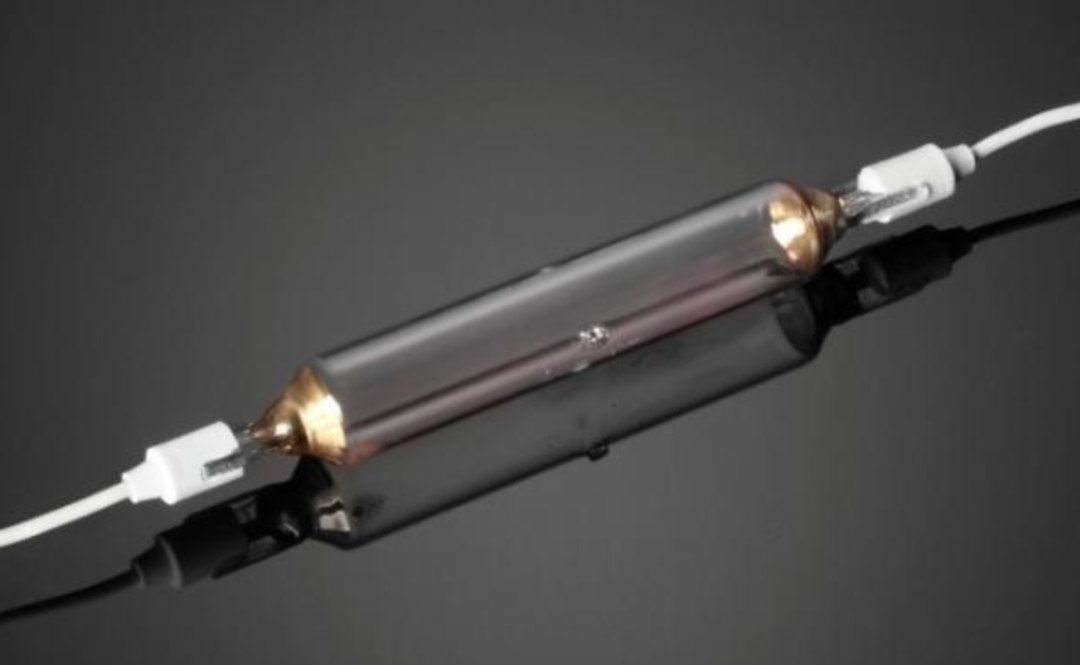

汞灯(Mercury Lamp)
紫外 - 可见波段的 “线光谱标杆”
核心特性:紫外至可见光范围输出分立明线光谱,谱线尖锐、能量集中。
关键波长:248nm、254nm、365nm(i 线,紫外固化核心)、405nm、436nm、546nm 等。
优势:紫外谱线强度高,稳定性好,适合波长校准与荧光激发。
应用:荧光显微镜、紫外光固化、光谱仪定标、工业探伤。

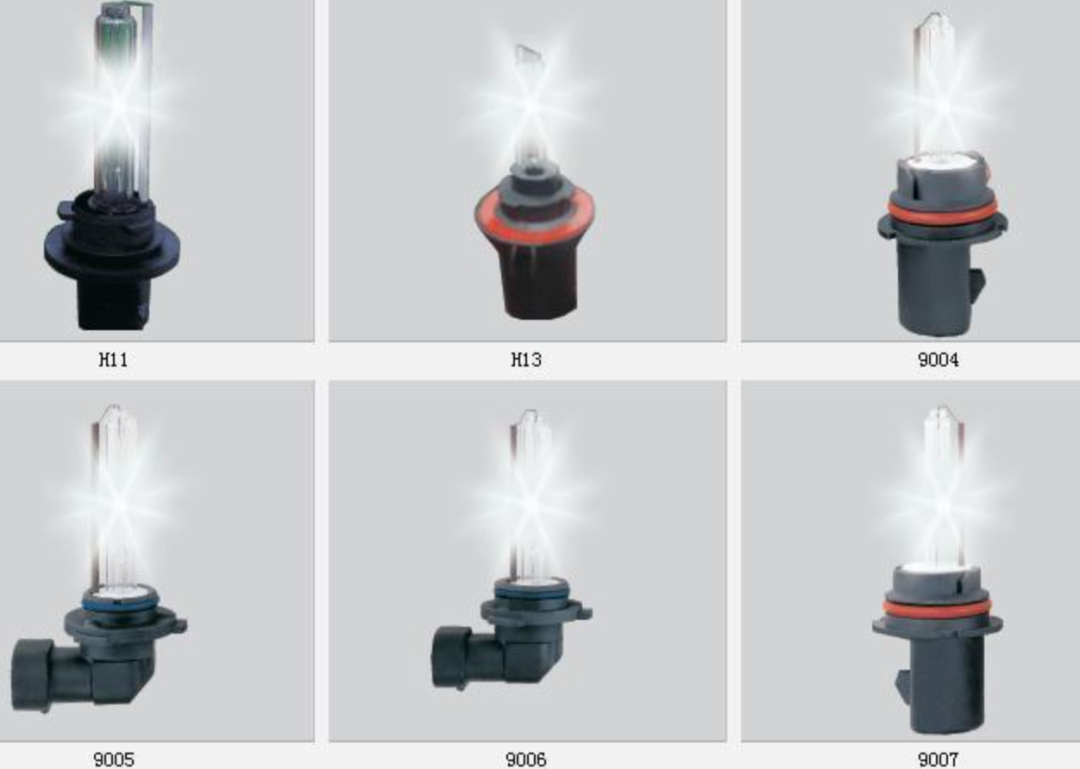

2. 氙气灯(Xenon Lamp)
模拟太阳光的 “全能选手”
核心特性:连续光谱覆盖紫外 - 可见 - 红外(200~2500nm),光谱接近日光(色温~6000K),紫外输出稳定。
优势:全波段连续、亮度高、光色均匀,被誉为 “人造小太阳”。
应用:材料老化测试、太阳能电池研究、光催化、彩色摄影、高要求视觉模拟。

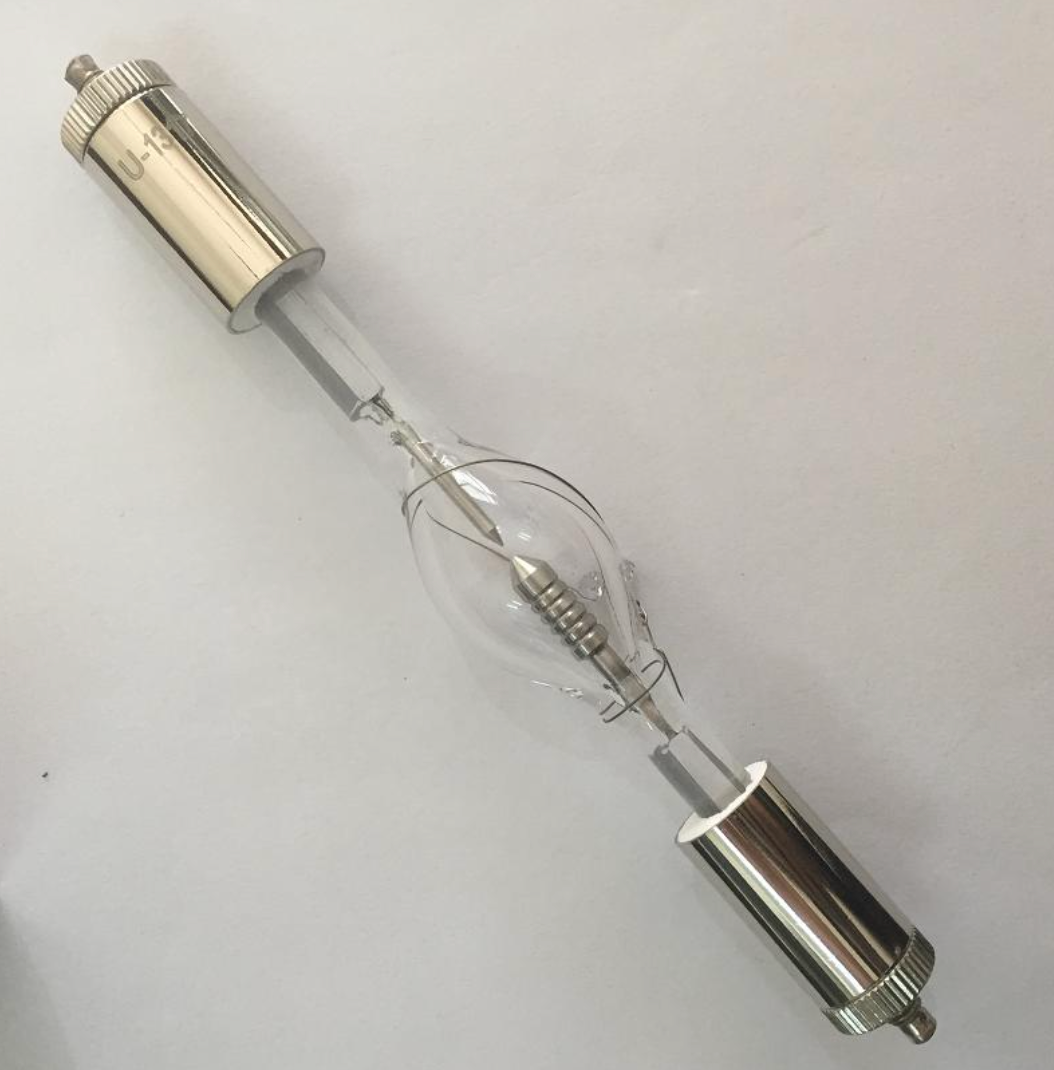

3. 汞氙灯(Mercury-Xenon Lamp)
强强联合的 “深紫外强者”
核心特性:融合汞灯的紫外 - 可见发射线与氙灯的宽连续光谱,深紫外辐射强度极强。
结构:与氙灯一致,依靠气体放电发光,适配高压驱动场景。
应用:高端荧光分析、深紫外光化学反应、半导体光刻辅助光源。

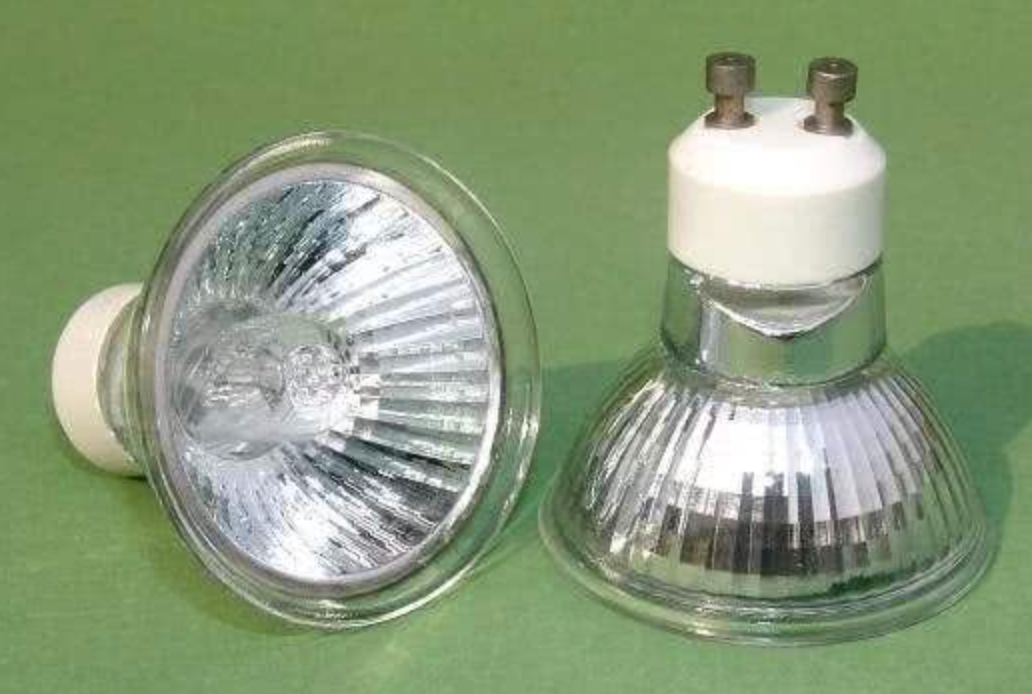

4.卤素灯(Halogen Lamp)
可见光领域的 “稳定老将”
核心特性:热辐射光源,连续光谱集中于可见光(380~780nm),色温高、显色性好(Ra>95)。
优势:成本低、启动快、亮度可调、操作简单,发光稳定。
应用:普通显微镜照明、投影仪、电影放映机、工业明场检测。
例如集萃中科光电的反射式膜厚仪,便选用卤素灯作为核心光源,依靠其稳定连续的光谱输出,实现薄膜厚度高精度、高重复性测量,在半导体、光学涂层、显示面板检测中广泛使用。
应用:显微照明、投影仪、反射光谱仪、膜厚测量仪、工业明场检测。

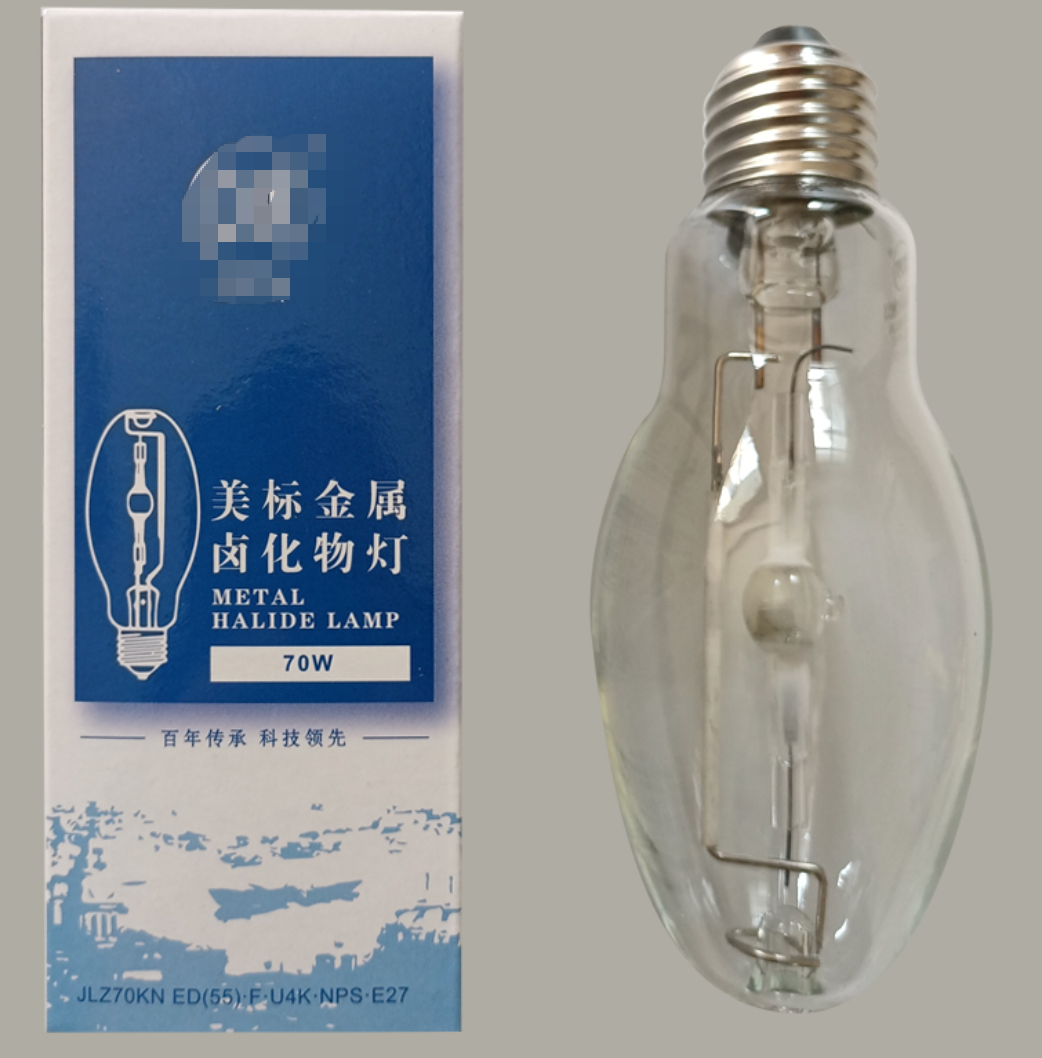

5.金属卤化物灯(Metal-Halide Lamp)
高效均衡的 “可见光优化者”
核心特性:在卤素灯基础上添加金属卤化物,发光效率大幅提升,可见光光谱更均衡、色彩还原佳。
优势:光效高、寿命较长、亮度高,优于传统卤素灯。
应用:高端投影、工业照明、商业展示、需要高显色性的视觉检测。
二、新锐光源:精准高效 “新势力”
1. LED 光源(发光二极管)
固态照明的 “主流宠儿”
核心特性:半导体 PN 结电致发光,光谱窄(10~30nm)、波长可定制(紫外 365nm~ 红外 850nm 全覆盖)。
优势:寿命超 5 万小时、节能、体积小、无频闪、瞬时开关、抗震耐用。
应用:便携式显微镜、多通道荧光检测、机器视觉、工业在线检测。
2. 激光光源(Laser)
光学领域的 “精准利刃”
核心特性:受激辐射发光,单色性极强(线宽 < 0.1nm)、方向性好、亮度极高、相干性强。
典型波长:
紫外:266nm、355nm
可见:405nm、488nm、532nm、633nm
红外:785nm、808nm、1064nm
应用:共聚焦显微镜、超分辨成像、激光雷达、光镊、精密测距、光谱分析。
三、光电探测器:光学系统“翻译官”
1. 光电倍增管(PMT)
微弱光探测的 “超高增益王者”
工作原理:光子撞击光电阴极产生光电子,经多级倍增极二次电子发射,增益可达 10⁶~10⁷,实现单光子级探测。
核心优势:灵敏度极高、响应速度快、噪声低,紫外到近红外响应宽。
局限:需高压驱动(千伏级)、体积大、抗磁场差、易碎。
应用:荧光光谱仪、天文观测、生物发光检测、核科学、极弱光测量。

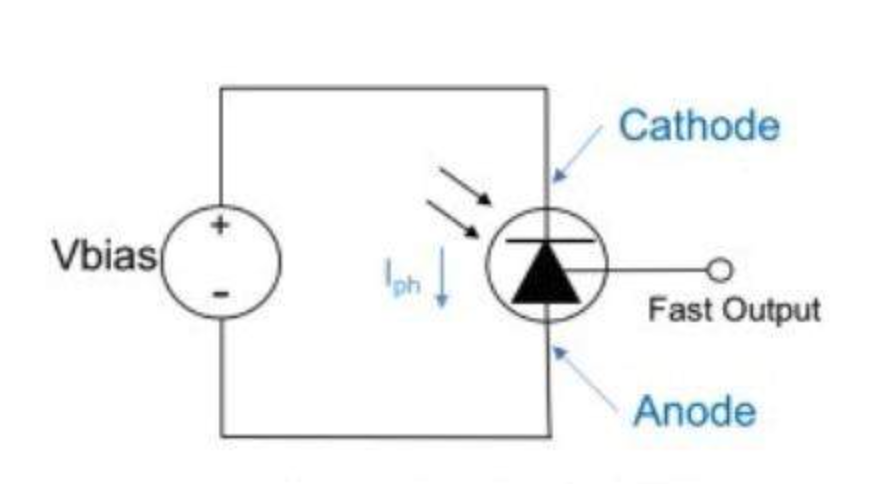

2. 硅光电二极管(Si-PD)
通用型光电探测的 “坚实基础”
工作原理:基于半导体 PN 结光电效应,光子激发电子 - 空穴对,在内建电场下分离形成光电流。
核心优势:体积小、成本低、工作电压低、寿命长、线性度好、结构坚固。
分类:普通 PN 型(低成本)、PIN 型(响应快、灵敏度高,主流)。
应用:光电开关、光纤通信、工业检测、相机传感器、光谱仪通用探测。

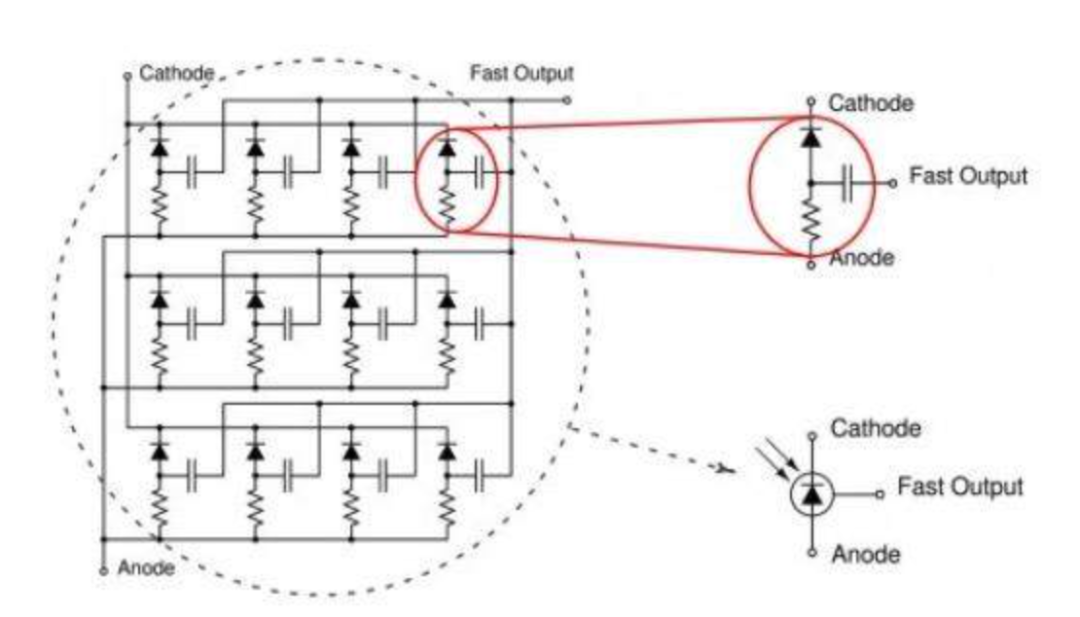

3. 硅光电倍增管(SiPM)
固态化的 “PMT 替代者”
工作原理:由数百个盖革模式 APD 微单元并联,单光子触发雪崩倍增,增益 10⁵~10⁶。
核心优势:高增益、低电压(<30V)、抗磁场、体积小、机械强度高。
应用:医疗成像(PET)、激光雷达、生物光子学、高能物理、便携式荧光检测。
硬核参数,实力说话
从气体放电灯到连续谱光源,从激光到探测器,光源选型是光学系统设计的第一步。只有匹配光谱、稳定性、功率与应用场景,才能让仪器发挥最佳性能。而像卤素灯这类经典稳定光源,也正凭借其可靠表现,持续在反射膜厚测量、精密光学检测等高端装备中发光发热,成为国产精密仪器的重要支撑。

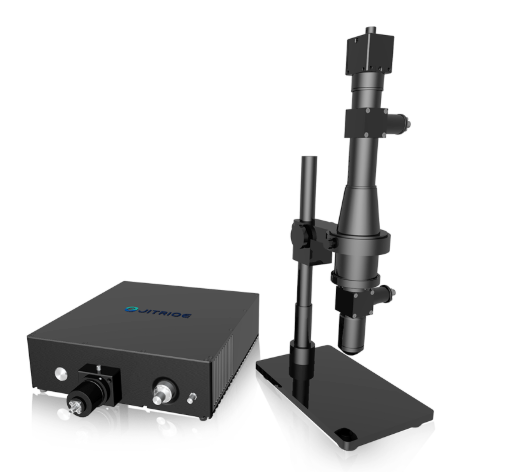

作为深耕光电检测领域的企业,集萃中科光电推出的FT400显微反射式膜厚仪,正是以卤素灯为核心光源,依托光学干涉原理,采用微米级聚焦光斑,通过分析薄膜表面与基底界面反射光的干涉光谱,实现薄膜厚度、光学常数的快速精准测量,广泛应用于半导体镀层、液晶显示器、光学镀层和生物医学等多个领域。
该产品核心参数如下,尽显高精度与高适配性:
